Kualitas kendaraan secara keseluruhan termasuk komponennya  sangat penting bagi produsen untuk mempertahankan standar keunggulan yang ketat.

Kontaminan partikel dapat secara langsung mempengaruhi keandalan suatu suku cadang, terutama bila suku cadang tersebut dirakit menggunakan komponen dari beberapa pemasok. Ketika sistem dan komponen menyusut, bahkan partikel terkecil pun dapat menyebabkan kegagalan besar sehingga penting untuk menilai kebersihan teknis dan integritas komponen dan cairan.

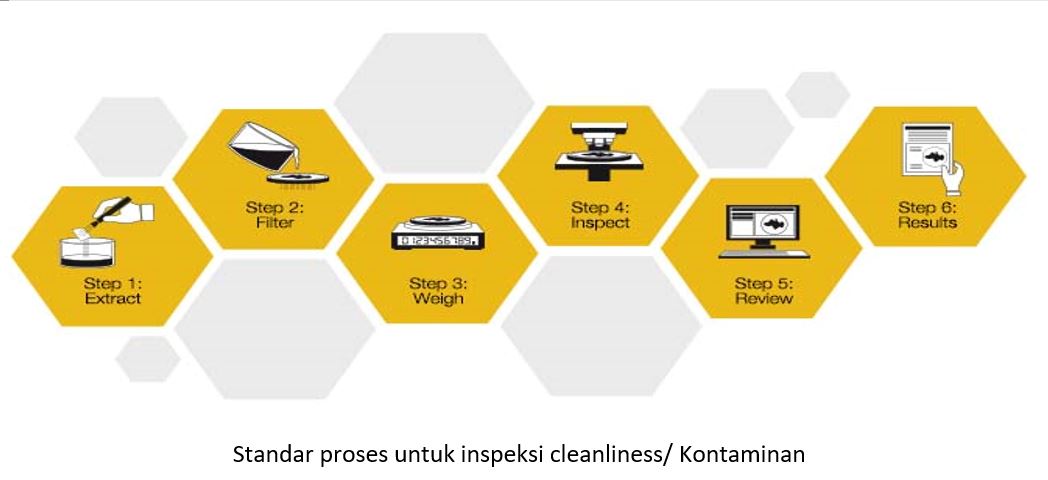

Untuk membantu memastikan kebersihan komponen dan sistem, partikel kontaminan terlebih dahulu dipisahkan dari komponen menggunakan kabinet ekstraksi di ruangan yang bersih. Kontaminan dihilangkan dari bagian-bagiannya melalui pancuran cair atau rendaman ultrasonik. Bilas pencuci kemudian disaring melalui membran untuk mengekstraksi partikel. Filter dijepit dalam suatu dudukan dan dikeringkan untuk dianalisis lebih lanjut, kemudian dipasang pada  mikroskop untuk pengambilan gambar dan pemeriksaan.

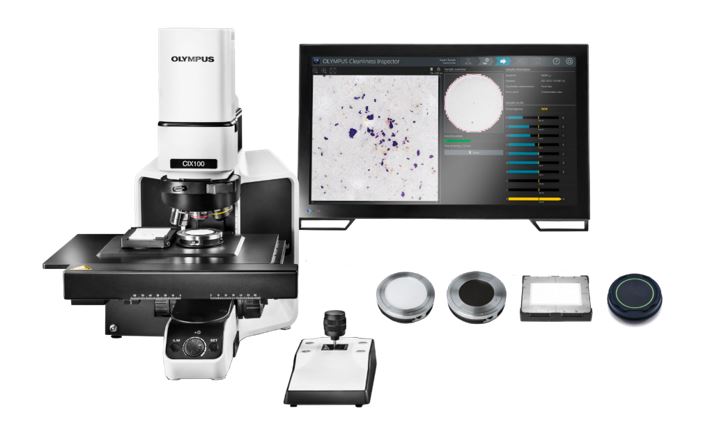

■ CIX100

Dirancang untuk memenuhi persyaratan kebersihan industri modern dan arahan nasional dan internasional seperti VDA 19.1 dan ISO 16232, OLYMPUS CIX100 adalah sistem turnkey khusus untuk menghitung, menganalisis, dan mengklasifikasikan kontaminan berukuran mikron dan partikel asing hingga 2,5 μm. Solusi pemindaian lengkap pada sistem ini memungkinkan pemindaian diselesaikan dua kali lebih cepat dibandingkan sistem pemeriksaan lainnya karena partikel logam dan non-logam terdeteksi secara bersamaan.

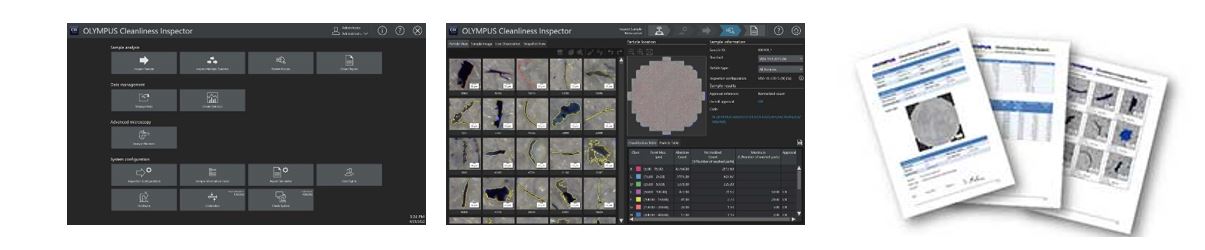

Semua partikel yang dihitung dan diurutkan ditampilkan secara langsung memudahkan peninjauan ulang data. Perangkat lunak sistem yang intuitif memandu pengguna melalui setiap langkah proses, bahkan memungkinkan operator pemula memperoleh data kebersihan dengan cepat dan mudah.

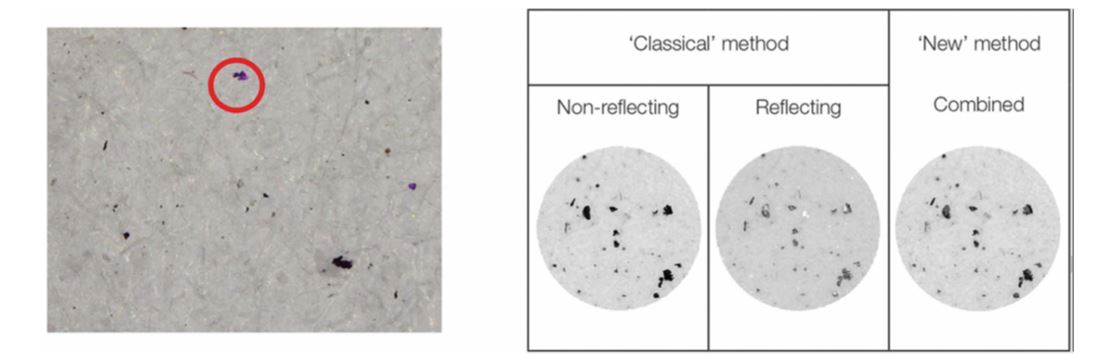

Untuk pendeteksian partikel logam,  sistem OLYMPUS CIX mengenali partikel reflektif dan non-reflektif dalam satu pemindaian.

Dengan menggunakan mesin Shimadzu EDX/ FTIR dapat menganalisis jenis material kontaminan an-organik/ organik.

Energy Dispersive X-Ray Fluorescence Spectrometers (EDX)

Informasi tentang bahan anorganik (elemen)

Ketika suatu bahan disinari dengan sinar-X, setiap elemen dalam bahan tersebut menghasilkan sinar-X yang unik (fluoresensi sinar-X). Unsur-unsur dan konsentrasi unsur-unsur tersebut dalam bahan dapat ditentukan berdasarkan energi sinar-X dan intensitasnya. Sistem EDX dapat menganalisis sampel dalam berbagai bentuk tanpa preparasi menggunakan reaksi kimia, termasuk sampel padat, cair, dan bubuk, dan ideal untuk analisis kontaminan ketika pengawetan sample merupakan prioritas.

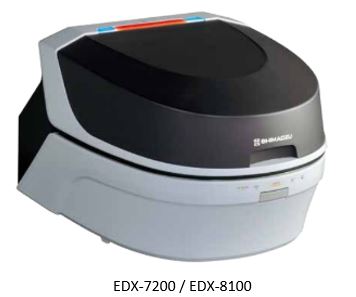

■ EDX-7200 / 8100

Model andalan dalam seri Shimadzu EDX ini dilengkapi dengan detektor semikonduktor berkinerja tinggi bebas nitrogen cair yaitu Silicon Drift Detector (SDD), kolimator, dan kamera sampel yang efektif untuk analisis sampel yang sangat kecil dan jumlah sampel yang sangat kecil, dan juga mendukung analisis menggunakan helium purge dan analisis vakum (opsional) untuk pengukuran elemen cahaya yang sangat sensitif.

Analisis Kontaminan Logam Mikroskopis pada Produk Plastik

Sistem EDX bersifat non-destruktif dan dapat melakukan analisis unsur, sehingga efektif untuk menganalisis kontaminan yang tercampur atau melekat pada makanan, obat-obatan, dan produk lainnya. Kamera sampel dan kolimator memudahkan karakterisasi kontaminan yang sangat kecil, dan diameter bidang iradiasi dapat disesuaikan agar sesuai dengan ukuran sampel, sehingga mengurangi pengaruh material di sekitarnya.

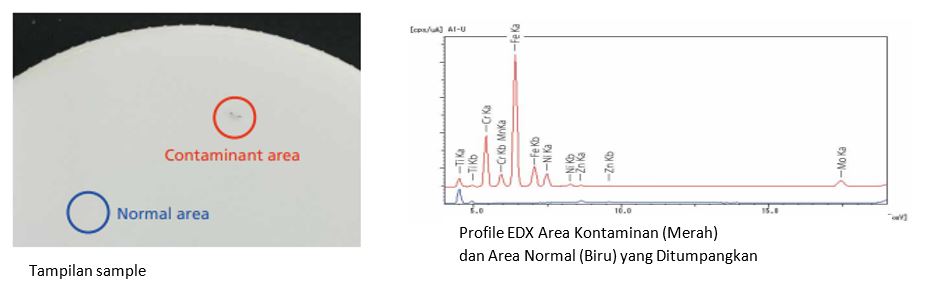

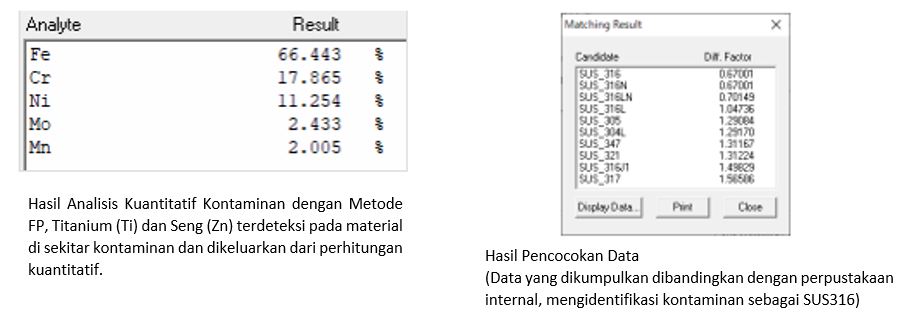

Pada contoh di bawah, fitur sistem ini memungkinkan data kuantitatif dicocokkan secara akurat dengan data referensi dan kontaminan diidentifikasi sebagai baja tahan karat SUS316

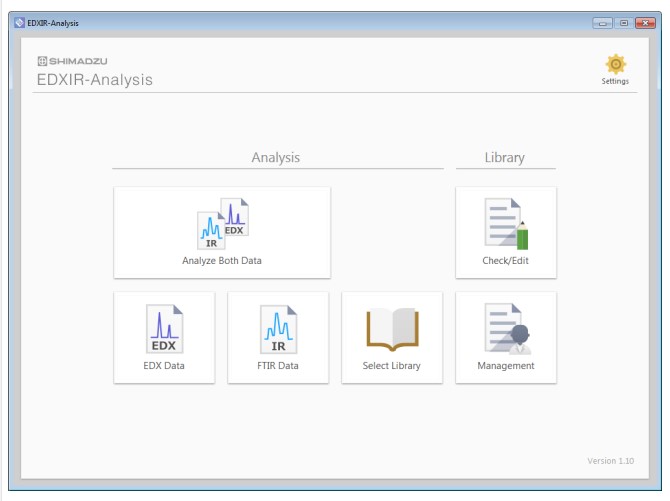

EDXIR-Analysis: Integrated EDX-FTIR Analysis Software (Optional)

Perangkat lunak analisis EDX-FTIR terintegrasi (EDXIR-Analysis) ini dirancang untuk melakukan analisis kualitatif dengan data yang diperoleh dengan energy dispersive X-ray ­fluorescence spectrometer (EDX) dan Fourier transform infrared spectrophotometer  (FTIR).

Perangkat lunak Analisis EDXIR mengintegrasikan analisis data yang diperoleh dengan analisis FTIR (cocok untuk identifikasi dan karakterisasi bahan organik) dan analisis EDX (cocok untuk analisis unsur seperti logam dan bahan anorganik) untuk mengidentifikasi bahan target dan menghitung derajat kemiripan terhadap data referensi.

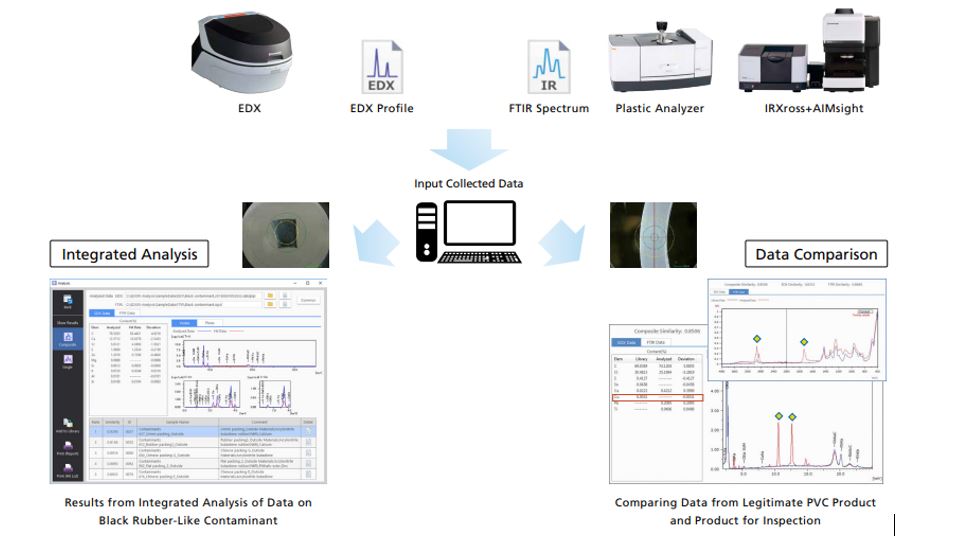

Contoh integrated analysis dilakukan pada data yang dikumpulkan dari kontaminan seperti karet hitam, dan dalam analisis terpisah, data yang dikumpulkan dari produk sah yang terbuat dari polyvinlyl cholride (PVC) dibandingkan dengan data yang dikumpulkan dari produk untuk inspeksi.

Integrated analysis menunjukkan kontaminan yang mirip karet hitam adalah acrylonitrile butadiene rubber (NBR) dengan kalsium karbonat dan seng stearat.

Perbandingan data menunjukkan tingkat kemiripan antara produk PVC yang akan diperiksa dengan produk PVC asli adalah 0,8506. Berdasarkan profil EDX dan spektrum FTIR, timbal (Pb) dan akrilik yang tidak terdapat dalam produk sah terdeteksi dalam produk untuk diperiksa. Berdasarkan temuan ini, komponen yang tidak ada dalam produk sah kemungkinan merupakan kontaminan dalam produk untuk diperiksa.

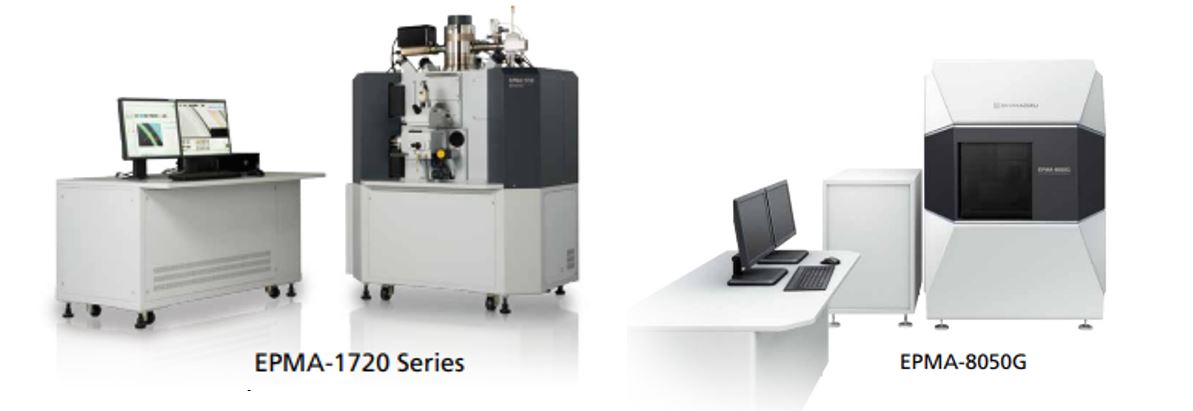

Electron Probe Microanalyzer

Informasi tentang bahan (elemen) anorganik dan bentuknya

Menyinari sampel dengan berkas elektron untuk melakukan analisis unsur dan memperoleh data geometris kontaminan tingkat mikrometer pada perbesaran tinggi. EPMA dapat melakukan analisis unsur yang sangat akurat dan tepat di area yang sangat kecil dan luas.

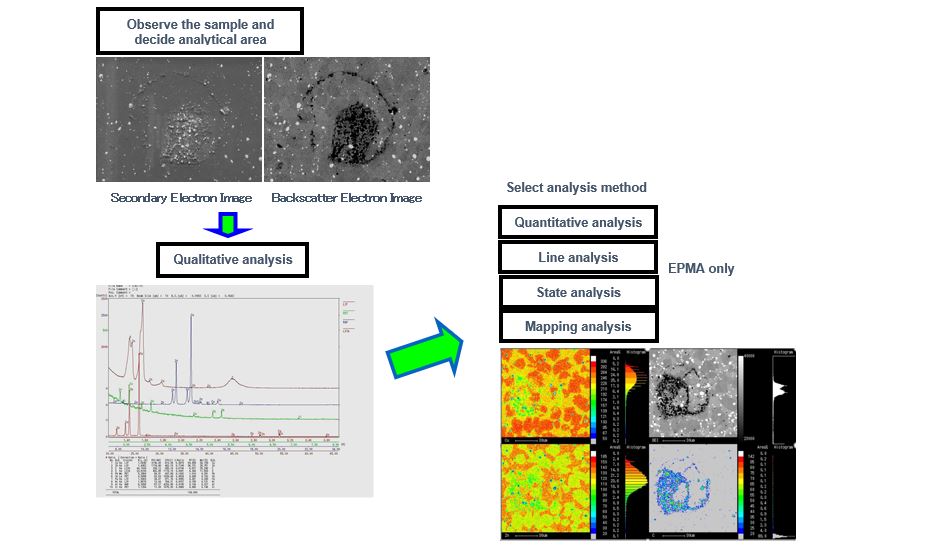

Alur analisis EPMA

Struktur asing  yang menempel pada permukaan body mobil diambil samplenya dan dilakukan analisis pemetaan unsur.
